水泵的有效工作面積與安裝

泵的高效區是指工作泵在設計條件下運行的區域，即泵的吸力、揚程、電壓、電機轉速和抽出液均符合泵制造商的設計參數。換一種說法，我們可以在其設計范圍內。這時候水泵正在這個地區工作。

因此，安裝泵時應注意以下幾點：

泵的安裝位置應滿足允許真空吸力高度的要求，基礎必須是水平的、穩定的和技術標準的泵維修，以確保動力機械的旋轉方向與泵的旋轉方向一致。

（2）當泵和電機與軸連接時，軸心應在同一直線上，以防止軸承在運行過程中的振動和單面磨損；

3）如果使用皮帶傳動，軸應平行，皮帶輪應對齊。

如果同一機房中有多個單元，則該單元與該單元之間、單元與墻壁之間的距離應大于800 mm。

(5)泵吸管必須密封良好，彎頭和閘閥應盡量減少，加水時應排出空氣，在操作過程中不應在管道內積聚空氣。250 hw-12混流泵，它要求吸入管稍顯，是傾向于連接到水泵的進水口。進水口應有一定的淹沒深度。

三。泵基礎預留孔應按泵的尺寸灌注。

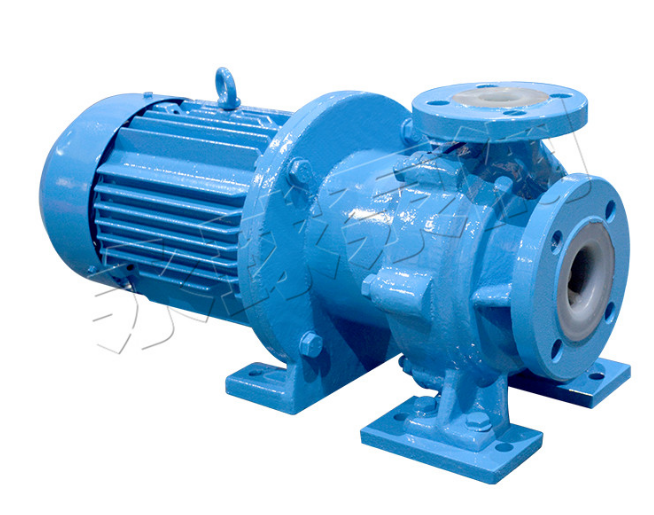

磁力泵

磁力泵來自正常安裝，啟動，操作和關閉操作，以及磁力泵本身的技術參數，以及傳輸介質的特性。

磁力泵輸送介質的密度小于1300 kg/m3，粘度不大于30×10-6m3/S自由鐵磁和無纖維液體。

泵體常規磁力泵額定溫度為金屬材料或F46襯里，高工作溫度80度，額定壓力1.6兆帕；高溫磁力泵工作溫度小于350度；泵體為非金屬材料，高溫不大于60度，額定壓力0.6兆帕。

對于介質密度大于1600 kg/m3的液體，需要單獨設計磁力偶合器。

磁力泵軸承由輸送介質潤滑和冷卻，嚴格禁止磁力泵空載運行。

當泵運行時，必須用少量液體沖洗和冷卻內磁轉子與隔離套和滑動軸承摩擦副之間的環形區域。冷卻液的流量通常是內磁轉子和泵設計流量隔離套之間的環形區域，由于渦流而產生高熱量。

離心泵

“離心泵“的空化現象和安裝高度

一、離心泵的汽蝕現象

離心泵的空化現象是指在輸送溫度下，由于飽和蒸氣壓等于或低于泵入口（實際上在葉片入口）的壓力，使輸送液體部分汽化，引起泵的噪聲和振動。嚴重時，泵的流量、壓頭和效率明顯降低。顯然，離心泵正常運行時不允許出現空化現象。避免氣穴現象的關鍵是泵應安裝在正確的高度，特別是在運輸高溫揮發性液體時。

　　二、離心泵的安裝高度Hg

允許吸力真空高度HS是指泵入口處的壓力p1所能達到的最大真空度。

允許真空高度的實際hs值不是根據公式計算的，而是由泵制造商測量的。該值附在離心泵泵的樣品上，供用戶參考。應注意，"離心泵"樣品中給出的HS值是工作介質為清水，工作條件為20℃，壓力為1.013或105Pa。當工作條件和工作介質不同時，應進行轉換。

（1）清水采用離心泵輸送，但操作條件與實驗條件不同，可按以下公式換算。

HS1=HS+(Ha-10.33)-(Hv-0.24)

(2)當其他液體運輸時，反面人物的條件與實驗條件不同時，應進行兩步轉換：第一步是將HS1轉化為HS1，根據以下公式從泵樣品中檢測到第二步，第一步是將HS1轉化為H？S

　　2 離心泵汽蝕余量Δh

對于油泵，空化裕度Δh用于計算安裝高度，即，

從油泵樣品中得到空化余量Δh，并在20℃時用清水測定其值。如果運輸其他液體，也必須對其進行校正。查一下賬本。

從安全角度看，泵的實際安裝高度應小于計算值。此外，當計算出的Hg為負值時，泵的吸入口應位于油箱液位以下。

在案例2≤3中，一個離心泵被允許從樣品中吸收真空高度HS=5.7m。吸力管的總阻力為1.5mH2O，局部大氣壓為9.81104Pa。吸入管中液體的動態壓力頭可以忽略。

化工泵

化工泵密封墊失效原因分析

在化工泵中，密封墊圈一旦失效，由于輸送介質的腐蝕性，會造成很大的危害。因此，我們必須高度重視化學泵的密封，以確保化學泵的安全和正常工作。

　化工泵用密封墊片失效的，主要有下列三種因素：

1、墊片上的壓力不足。由于密封墊表面經常出現微凸，有時在密封墊表面加工一些環形槽。在保證密封的前提下，電動平板車必須對密封墊片施加足夠的壓力，使其產生彈性或塑性變形，以填補這些間隙。

各種墊片材料的壓縮力通常在(生產)廠家的樣品或生產密封(密封)墊片的產品規格中給出，也可以通過實驗來確定。由于總成沒有達到密封墊片所需的壓縮力，四氟不銹鋼瓦楞紙墊片廠，或壓縮螺栓在不斷的工作振動松開，導致壓縮力降低。由于墊片材料的老化變形和原有彈性的喪失，墊片會發生失效和泄漏。

2。紙板有裂紋或皺紋，內部結構或墊片材料厚度不均，使墊片本身形成間隙。當墊片產生的彈性變形不足以完全填滿間隙時，泄漏是不可避免的。

3.化學泵密封墊片的材料不適合輸送介質。由于化學泵提供的化學產品(產品)化學(化學)的多樣性，為了提高燃料的燃燒價值，或在燃燒后改變產品，在燃料油中加入少量添加劑。使燃料的某些特性發生變化。因此，選擇和運輸適合于介質的墊圈材料是不容易的。因此，化學泵墊圈經常因不適應而被侵蝕和泄漏。

在化工泵墊片的選擇、安裝、維護和保養過程中，應加強安全意識，避免化工泵墊片失效。

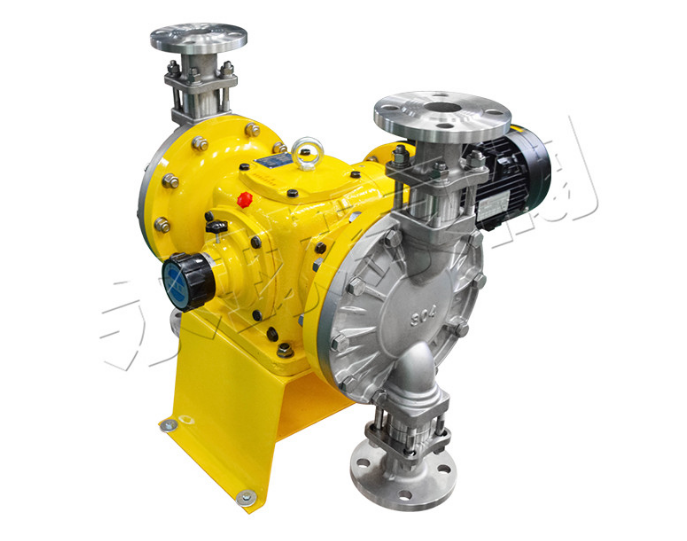

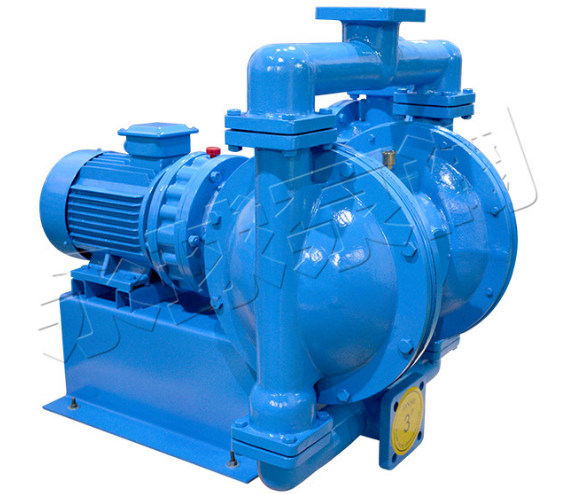

隔膜泵

隔膜泵的應用優勢

是一種新型的水廠設備，可輸送各種腐蝕性液體，具有顆粒液體、高粘度、易揮發、易燃、劇毒的液體。

氣動隔膜泵有工程塑料、鋁合金、鑄鐵、不銹鋼四種材料。

隔膜由丁晴橡膠、氯丁橡膠、氟橡膠、聚四氫乙烯和聚四氫乙烯按不同的液體介質制成。以滿足不同用戶的需求。在各種特殊場合放置，用于泵的一種常規泵不能泵介質，取得了令人滿意的效果。

與噴漆一樣，陶瓷行業的不銹鋼隔膜泵在市場上占據主導地位，而在其他行業，環保、廢水處理、建筑、污水和精細化工產品的市場份額正在擴大。不斷改進，對其他泵具有不可替代的地位。氣動隔膜泵的優點是：

(2)氣動泵在易燃易爆環境中使用可靠、成本低，如燃料輸送等，因為：*接地后不會產生火花；第二，在工作過程中不會產生熱量，機器不會過熱；第三，流體不會過熱，因為隔膜泵對流體攪拌過小。

3, 3。在施工現場、工礦廢水排放等惡劣工作場所，由于污水中的雜質成分復雜，管道容易堵塞，從而形成泵負荷過大、電機發熱損失的情況。氣動隔膜泵可通過顆粒，調節流量，管道堵塞時可主動停機。

4，7，可用于輸送化學品中較不穩定的液體，如：光敏材料、絮凝劑等。8。由于不銹鋼隔膜泵剪切力較低，對材料的物理影響較小。

5、　　5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與完全隔開。

6、或在一些實驗中，保證不存在雜質污染原料。

另外，隔膜泵體積小，易于移動，不需要基礎，占地面積小，裝置簡單、經濟。可作為移動式物料輸送泵使用。油泵

隨著使用時間的增加，齒輪式潤滑油泵將出現泵油不足甚至抽油的問題。主要原因是相關部件過度磨損。

油泵齒輪潤滑的主要磨損部件包括傳動軸和襯套、被動齒輪的中心孔和銷、泵殼腔和齒輪、齒輪的端面和泵蓋等。當潤滑的主要技術指標油泵不符合要求時，應將其拆卸分解，找出磨損面積和范圍，油泵應采取相應措施進行修復。油泵動軸和套筒磨損后的修整和潤滑，以及油泵動軸和襯套磨損后配合間隙的增大，影響了泵的油量。在這種情況下，“油泵“可修復活動軸或襯套方法，以恢復其正常間隙。如果活動軸輕微磨損，則通過壓出舊襯套并將其更換為標準尺寸襯套，可將“油泵“配合間隙恢復到允許范圍。如果活動軸與軸套之間的磨損嚴重，配合間隙超過標準，不僅應更換油泵，而且活動軸將通過鍍鉻或振動堆焊而擴大，然后磨至標準尺寸。修復和襯套的配合要求。

潛水泵

大江QY充油潛水泵(簡稱潛水泵)是一種水泵三相異步電動機復合動力排灌設備。QY型油浸式潛水泵具有可靠的防水密封性能，體積小、重量輕、無泵房、無灌溉引水、使用統一、維護管理方便。

潛水泵適用場所

1、農田園林的排灌、井灌、噴灌；

2、井下提水，水塔送水；

3、排澇防汛；

4、船舶倉底排水；

5、城建、工礦給排水。

潛水泵使用條件

潛水電泵，潛水深度不超過5m；

?水溫不超過40℃；

含砂或不溶于水的固體顆粒體積比不大于0.1%，粒徑不大于0.2mm；

4。無腐蝕。水的pH值為6.5-8。

潛水泵如一般常溫清水：井水、河水、湖水。

潛水泵型號意義

例：QY-充油式潛水泵　　

25-額定流量25m3/h

　　17-額定揚程17m

　　2.2-電機額定功率2.2KW

多級泵

多級泵被廣泛使用，特別是在鍋爐供水系統中，目前用于多級泵。下文作了說明：

1.檢查多級泵的管路和接頭是否松動。用手轉動多級泵，看看它是否靈活.

（2）向軸承體加注軸承潤滑油，觀察油位應在油標中心線，及時更換或補充潤滑油。

(3)擰下多級泵體的導水螺塞，將水(或泥漿)倒入泵體內。

關閉出口管線的閘閥、出口壓力表和進口真空計。

6。將多級泵電機指向電機轉向是否正確。

（六）啟動多級泵電機。在多級泵正常工作時，打開出口壓力表和進口真空泵，根據顯示的適當壓力，逐步打開制動閥，檢查電機負載情況。

7.盡量將多級泵的流量和揚程控制在標牌上指示的范圍內，以保證多級泵的運行在效率點上，從而達到節能的效果。

多級泵在運行中，軸承溫度不得超過環境溫度35℃，溫度不得超過80℃。

如發現多級泵異響，應立即停車檢查原因。

(6)多級泵關閉時，首先關閉閘閥和壓力表，然后關閉電機。

多級泵的維護和保養

泵在第一個月的工作中，100小時更換潤滑油，每500小時換一次油。

定期調整填料蓋，確保填料室內的滴漏正常（滴漏為宜）。

定期檢查襯套磨損情況，磨損嚴重后及時更換。

15.在寒冷的冬季使用，停止使用，需要泵較低部分的螺桿插頭松開螺絲來清除介質。防止凍裂。

、多級泵長期停機時，有必要拆下所有的泵，干燥水，在旋轉部件和接頭上涂上油脂進行安裝。

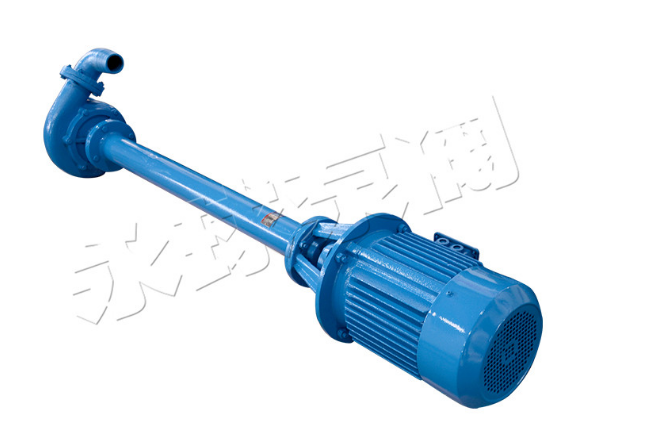

液下泵

排水系統液下泵

水下泵適用于各種環境和條件下的排水系統。具體應用包括：

于企業單位廢水排放。

城市污水處理廠排水系統。

人防系統地鐵、地下室、排水站。

4.酒店和高層建筑的污水排放。

住宅區的污水排水站。

市政工程，從建筑工地排放稀泥。

自來水廠的給水裝置。

8農田污水排放和農村灌溉。

9。探礦輔助設備和水處理設備。

與其扛著別人的肩膀，不如把河水里的泥吸進去。

液下泵特點：

宜家煤業集團立式排污泵采用單葉片或雙葉片葉輪結構，大大提高了污垢的通過能力，能有效地穿過泵直徑5倍的纖維材料和直徑約50%的固體顆粒。

YW立式潛水泵機械密封采用新型硬質耐腐蝕碳化鎢材料。同時將密封改進為雙面密封，使其能在油室內長期工作。可使泵安全連續運行8000小時以上。YW泵可在全提升范圍內使用，并保證電機不會過載。

YW水下泵總體結構合理緊湊，體積小，噪音小，節能效果顯著，維護方便，不需要建泵房，潛入水中工作，大大降低了工程成本，是文明工廠的理想選擇。

(4)泵密封油室配備高精度抗干擾蝶閥漏水檢測傳感器，定子繞組預埋熱敏元件，對泵電機進行絕對保護。

可根據用戶需要配備全自動控制柜，自動保護泵的泄漏、泄漏、過載和超溫，提高產品的安全性和可靠性。

6.浮球的起始點可根據所需液位的變化自動控制泵的啟停。它不需要被照顧，所以它是非常方便的使用。

7.QW(WQ)系列可根據用戶需要配備雙導軌自動聯軸器安裝系統。它給安裝和維護帶來了更多的便利，因此人們不必為此而進入污水坑。

_可在全升降范圍內使用，保證電機不過載。有兩種不同的安裝方法，一種是固定的自動聯軸器安裝系統，另一種是移動式的免費安裝。

排污泵

排污泵廣泛應用于各種領域，排污泵具有輸送含有硬質固體、纖維，特別是臟、粘、滑液體的特點。排污泵廣泛應用于礦山、造紙、印染、環保等行業，排污泵廣泛應用于礦山、造紙、印染、環保等行業。煉油、石油、化工、農莊、染色、釀酒、食品、化肥、焦化廠、建筑、大理石廠、泥漿、流沙、泥漿池、混濁液輸送濃縮液、裝貨及懸浮物在污水處理中的應用。

還有很多型號的排污泵。在各種場合使用時，首先要區分潛水器和普通的排污泵。潛水泵電機和泵直接集成到污水池中，排污泵安裝在地面上。的。

接下來按型號分析：

1）WQ型潛水排污泵，均為潛污，WQ表示排污泵無堵塞，與QW型相比屬普通型。由于葉輪設計與QW不同，WQ無堵塞，不易堵塞，至于葉輪是否為不銹鋼，這與材質有關，一般材質為碳鋼，一般不能承受一些含酸堿污水，易腐蝕，不銹鋼可以耐腐蝕。

2)JYWQ自動攪拌排污泵配備了自動攪拌均勻的污水，然后抽吸，以保證介質密度均勻，不易堵塞。

3）WL垂直"排污泵"是WQ潛水非阻塞"排污泵"垂直安裝，YW是潛水潛水泵，具有地下泵的特點，實際上是相同的，但她通常配備有膠管。

4）ZW自吸式排污泵是一種自吸式排污泵，為了實現自吸功能，他在泵的設計中通過空轉排出含有介質的空氣，知道介質中會填充泵體來完成自吸。它們的結構不是很不同，但安裝不一樣，那么葉輪的直徑、電機與泵的連接，是否帶有自吸裝置。

自動攪拌潛水器排污泵具有自動攪拌切割功能，用于污水中雜質較多，如衛生紙、凳子，甚至女性沖水毛巾都能沖進廁所，不銹鋼材質不同，這只是延長使用壽命，其功能基本相同。

齒輪油泵

齒輪油泵是用于將燃料箱中的低壓油提升到能夠通過具有相同參數和結構的一對漸開線齒輪的相互滾動接合而工作的高壓油的重要部件。它是一種將發動機的機械能轉換為液壓能的動力裝置。油泵齒輪

流量大，可靠性好。

齒輪油泵設計理念：

主要研究結果如下：1）油泵齒輪應合理設計排油槽和回油槽，使齒輪在工作過程中所承受的扭矩小，軸承負荷小，磨損小，泵效率高。

2)齒輪油泵一般具有安全閥的作用，起著過載保護的作用。然而，安全閥不能用于減壓閥的長期工作，必要時可安裝在管道中，用于輸送非固體顆粒和纖維、無腐蝕性、溫度不高于200℃、粘度為5-1500 cst或其他類似潤滑油的潤滑油，適用于液壓傳動系統。

齒輪油泵應用領域：

1）可作為輸油系統中的傳動和增壓泵。

2)油泵燃燒，可用于燃料系統的輸送、增壓和噴射。

可以在液壓系統中使用電弧"齒輪泵"作為液壓泵來提供液壓動力。

4）可作為各種工業領域的潤滑劑油泵。　

齒輪“油泵“結構和工作特性：

　　1）齒輪油泵主要由齒輪、軸、泵體、泵蓋、軸承套、軸端密封等部件組成。齒輪和軸經過嚴格的熱處理，具有很高的硬度和耐磨性，并與軸一起安裝在套筒中。泵的運行部件由其輸送的介質進行潤滑。硬齒面渣油泵

泵內四個軸承套浮動安裝在泵內，端面間隙隨工作壓力自動調節。因此，2CY齒輪泵壓力穩定，輸出流量脈動小，溶解效率高。

現象：(1)工作裝置舉升緩慢、抖動或舉不動；(2)油箱或油管內有氣泡；(3)液壓系統起吊時產生噪聲；(4)當牽引車啟動時，工作裝置可以提高，但當油溫升高一段時間后，起重將緩慢或無法上升；(5)拖拉機可在輕負荷下提升，但在重載時則不能提高。

原因分析：齒輪油泵液壓油箱油面過低；不按季節使用液壓油；進油管嚴重堵塞；齒輪油泵液壓油過臟。應注意保持齒輪油泵中的油，并保持液壓油和管道的清潔。

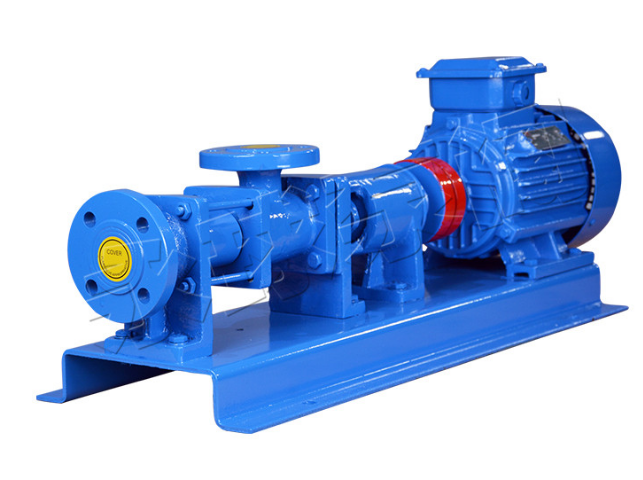

螺桿泵

螺桿泵因工作螺絲長度，剛性差，易彎曲，導致工作不正常。軸系連接必須找正，安裝定位后用二手挖掘機進行找正工作，避免管道卷入變形；連接管道時上海網站建設公司應獨立固定，盡量減少牽扯。泵的T等。備用螺釘，在保存時盡量采用懸掛固定的方法，避免因放置不均勻而引起的變形)。

1.3g螺桿泵在使用前必須先確定運行方向，不得倒轉。

2.G型螺桿泵嚴禁無介質運行，以免損壞。

3.3.新安裝或關閉幾天后的單螺桿泵，不能立即啟動，應先向G型單螺桿泵、微型隔膜泵注入適量的油，然后使用管夾在啟動前移動幾圈。

4.輸送高粘度或含有顆粒和腐蝕性介質后，用水或溶劑沖洗，防止堵塞，以免下一次啟動困難。

5。冬季應消除積液，防止凍裂。

6.在使用螺桿泵的過程中，應定期將潤滑油添加到軸承箱中。當軸端有滲漏時，需要及時處理或更換油封。

7.G型螺桿泵在運行中出現異常情況時，應立即停止故障原因，排除故障。

8.3停止泵時，先關閉排水管截止閥，泵完全關閉后關閉抽吸止回閥。

除按照本條第一章的規定安裝螺桿泵外，還應滿足下列要求：

一、1。在沒有液體或出口閥完全關閉的情況下，不得啟動泵。啟動前，泵應充滿輸送液體。

2。當輸送液體的溫度高于60℃時，應根據設備的技術文件進行預熱。

三、第三，試運行時應檢查安全閥是否靈敏可靠。

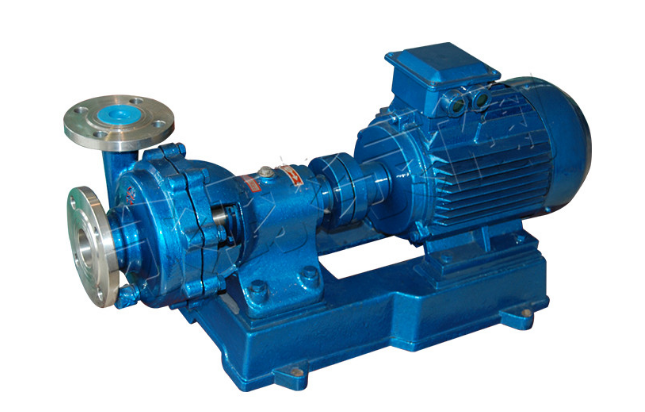

FSB泵是一種特殊的泵加工工藝。適用于在-20-150℃條件下任何濃度的任何介質酸、氧化劑和腐蝕性介質的長期輸送。因此，廣泛應用于化工、石油、制藥、染料、油漆、冶煉、造紙、電鍍、電力、食品等行業。

溢流件全部采用氟合金(聚四氟乙烯丙烯)等氟合金經合理配方成型加工而成，具有耐腐蝕性強、機械強度高、無時效等優點。

FSB系列的生產、制造和驗收規范嚴格按照相關標準進行，并對其進行檢查和備案。其機械密封由英國大分公司和國內共同制造。它性能非常可靠，維護方便，節能。是建設文明工廠運行，運行，滴漏，泄漏的理想防腐輸送設備。

氟塑料泵完全解決了機械傳動泵軸封泄漏問題。它是一種完全密封、無泄漏、無污染的新型工業泵，具有安全、高效、節能的特點。適用于輸送腐蝕性、有毒、易燃、易爆、貴重或蒸發的液體。由于它具有完全無泄漏的優點，成功地解決了流體輸送中的運行、風險、滴漏等問題，成為環保工程中不可替代的產品。適用于化工、制酸、制堿、冶煉、稀土、染料、造紙、電鍍、電解、酸洗、無線電、鋁箔成型、科研機構、國防工業等行業。

與傳統的密封泵相比，南方"磁力泵"具有維護保養少、無附加潤滑油、無泄漏、振動小、噪音小等優點。但由于其自身的特點，在許多方面與傳統的離心泵有所不同。因此，應在技術、安裝和操作方面采取一些措施和方法，以確保其可靠和順利的運行。

耐腐蝕泵

耐腐蝕泵應用:

耐腐蝕多級離心泵適用于從瓶、桶、瓶、池或其他容器中提取腐蝕性液體。

化學泵廣泛應用于化工、石油、冶金、輕工、合成纖維、環保、石材油泵食品、醫藥等部門。耐腐蝕化學泵具有性能穩定可靠、密封性能好、外形美觀、使用維修方便等優點。對提高產品質量，減少跑、跑、滴、漏，防止污染，改善環境有重要作用。

化學泵適用于化工、石油、冶金、電站、食品、制藥、合成纖維等部門輸送高溫腐蝕性介質或高物理化學性質的介質。

化工泵產品有：玻璃纖維化工泵、耐腐蝕塑料泵、高溫化工泵、標準化工工藝泵、磁力驅動泵等。

化學泵用于泵送含有對普通泵體材料、懸浮物有害的研磨性物質、對不銹鋼材料、非爆炸性物質和化學泵有腐蝕性的清水。它們還廣泛用于供水、供暖、空調、冷卻和循環系統、民用和工業用途、消防、灌溉、日常使用和工業園藝灌溉的雨水。在需要低噪聲來提高壓力的情況下，使用存儲工作。適用于輸送腐蝕性、爆炸性、顆粒狀水或液體，提高管網壓力。

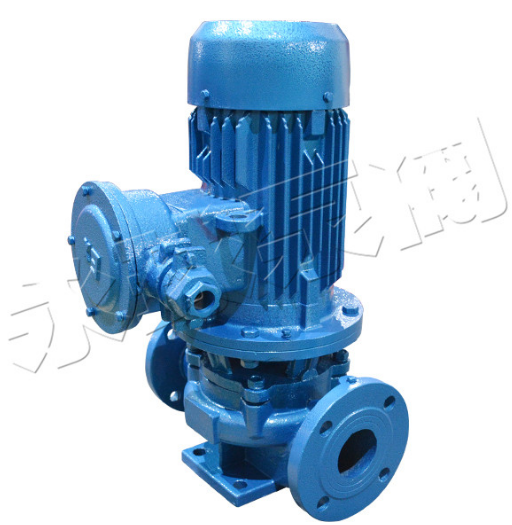

管道泵

管道泵是為管道增壓輸送，解決管道壓力過低而研制的新鮮泵，比今朝使用臥式離心泵具有更大的優越性。其使用要點如下：

1)試運轉：檢查連接器是否松動；用手圓盤聯軸器轉動轉子數次，看看機組的旋轉是否靈活，是否有聲音，是否有不均勻的負荷感，以判斷泵內是否有異物或軸是否彎曲，以及密封是否安裝正確。(1)試驗運行：用手盤聯軸器轉動轉子數次，看看機組的旋轉是否靈活，是否有聲音和重量不均勻的感覺，以判斷泵內是否有異物或軸是否彎曲，以及密封是否安裝正確。檢查密封室中清洗的20號潤滑油是否充滿1≤2空腔空間；“管道泵型”機組表面是否清潔；以及機組轉向的空載試驗。

2）管道泵手動啟動：泵（第一次），輕微打開出口閥，啟動電機，壓力升高，確認當泵閥打開到工作狀態時泵組運行平穩。

(三)管道泵運行檢查：水泵正常運行時，應定期檢查和記錄泵組電流表、電壓表、進出口真空計、壓力表和流量計正常運行時的讀數(變頻)。.機組振動、噪聲、溫升是否正常。軸密封不應有明顯的漏油現象。

管道泵的性能參數

在應用管道泵泵時應遵循以下條件：

當泵系統的工作壓力大于1.6兆帕時，泵的通流部分和連接部分在制造過程中采用鑄鋼。

2.環境溫度＜40℃，相對濕度＜40％。

3.固體顆粒在介質中的體積含量小于單位體積的0.1%，粒徑為0.2mm。

齒輪泵

它隨著牙齒的旋轉沿著外殼移動，然后在兩個牙齒嚙合時排出。

所以液體被排除在外。因為牙齒不斷的咬合，這種現象不斷發生，因此在“齒輪泵“的出口提供了持續的排斥。泵的每次轉動的流量是相同的。當傳動軸連續旋轉時，泵將繼續排出液體。齒輪泵的流量直接關系到泵的轉速。

實際上，齒輪泵中有少量的液體損失，使泵的效率達不到100%，因為這些液體用于潤滑軸承和齒輪的兩側，泵體在沒有間隙的情況下無法配合，所以液體不能從出口100%排出，所以少量的液體損失是不可避免的。然而，齒輪泵仍然可以很好的工作，對于大多數擠壓材料，仍然可以達到93%的≤98%的效率。
